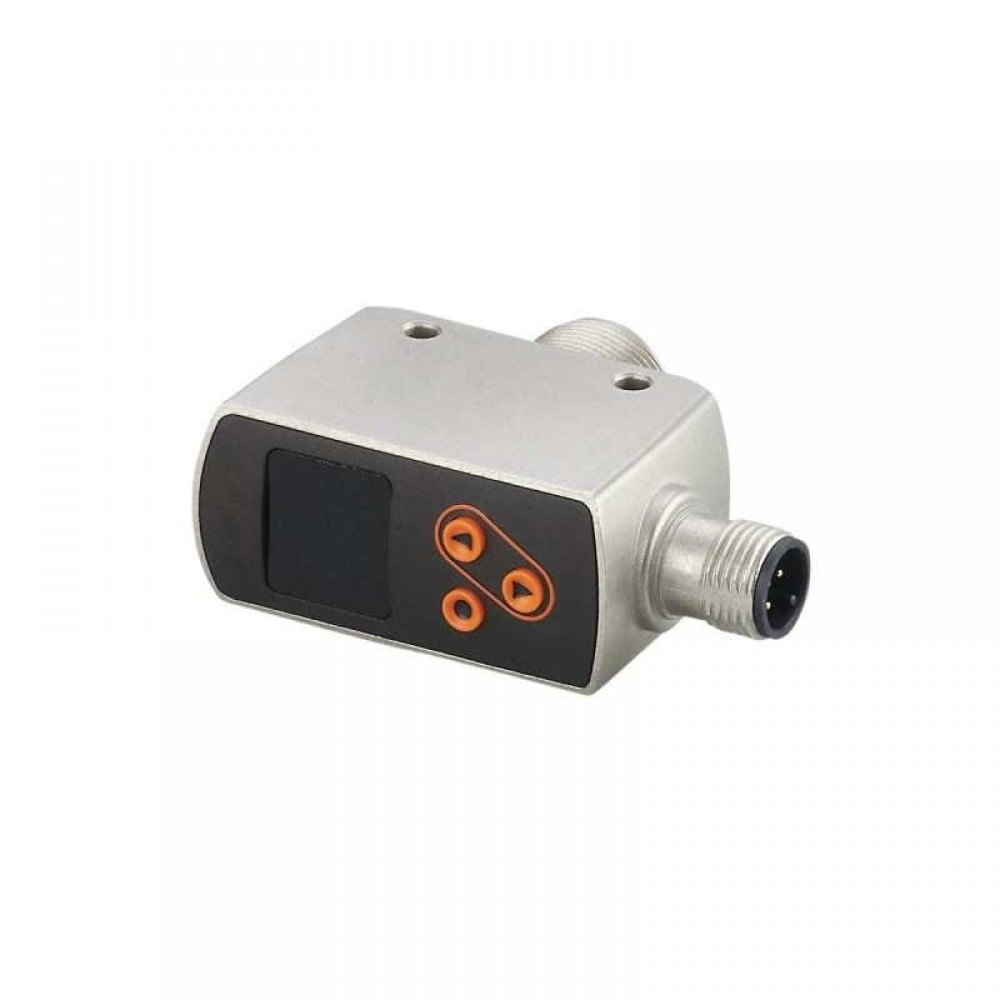

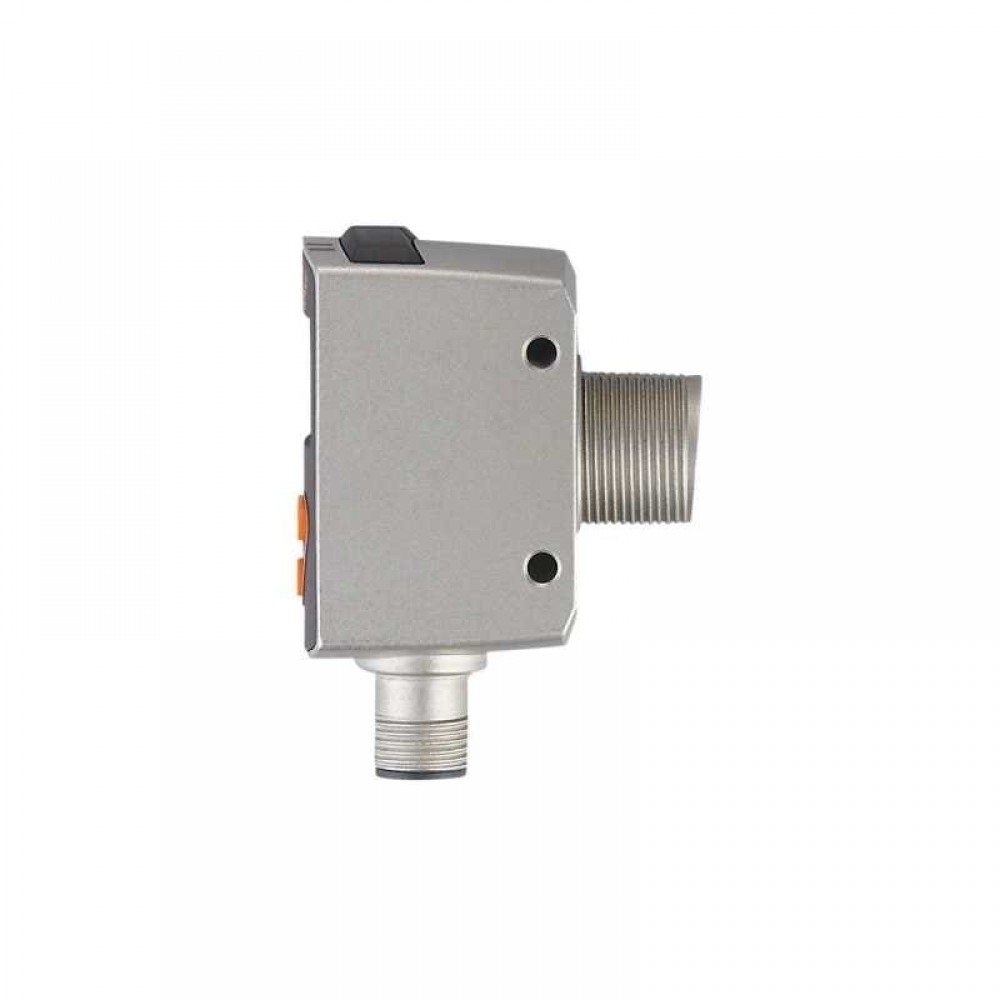

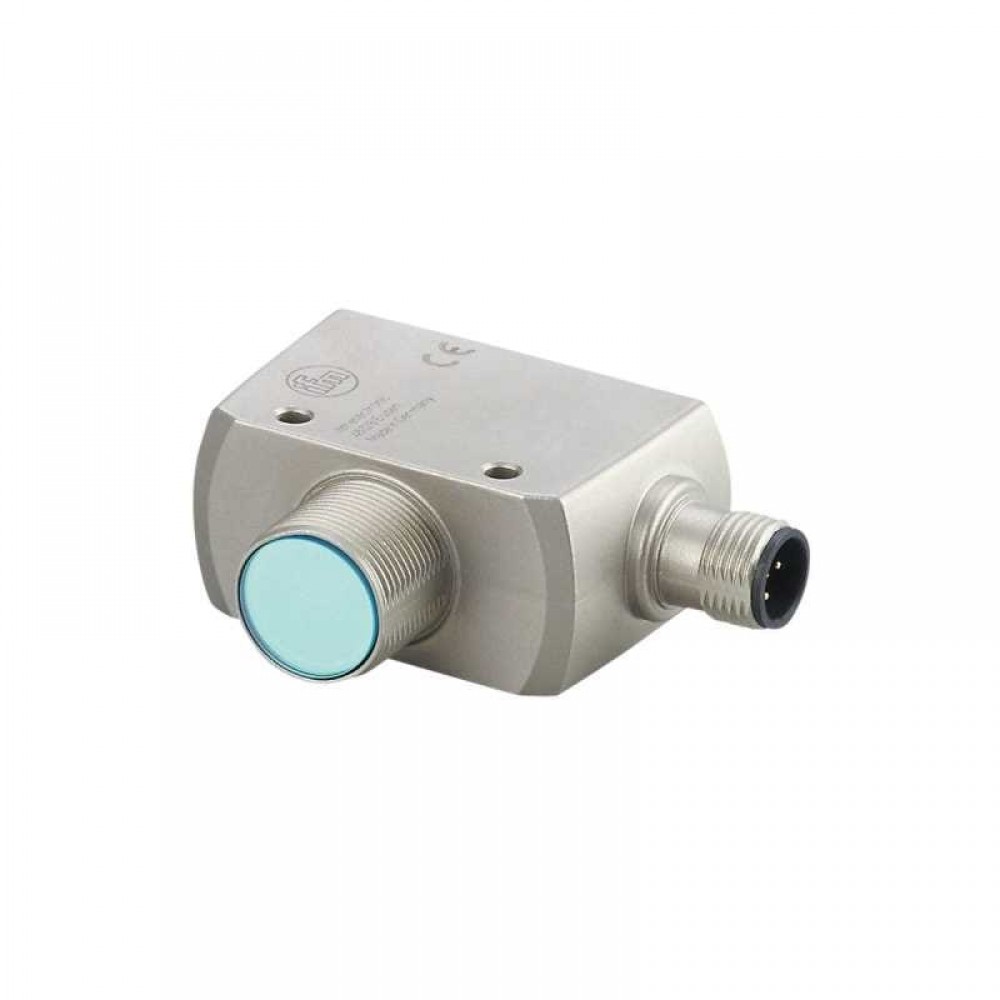

IFM Оптический датчик измерения расстояния ogd582

Артикул: OGD582

Все товары IFM

IFM Оптический датчик измерения расстояния ogd582

Name: IFM Оптический датчик измерения расстояния ogd582
Brand: IFM
SKU: OGD582
Price: 55669 RUB
Availability: InStock

Товар в наличии

55 669 ₽

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание Оптический датчик измерения расстояния ogd582

Артикул: OGD582

Категория: Фотоэлектрические датчики для специальных применений

Технические характеристики OGD582

Характеристики

Тип света

красный свет

Диапазон настройки расстояния [m]

0,085…1,5

Диапазон настройки отражательной способности объекта [%]

6…900, (отражательная способность, 6 % черная бумага, 100 % белая бумага)

Коммуникационный интерфейс

IO-Link

Лазерная защита класса

Размеры [mm]

61,7 x 22,5 x 45,2

Электронные данные

Рабочее напряжение [V]

10…30 DC, (‘supply class 2’ согласно cULus)

Потребление тока [mA]

< 75

Потребление тока опорное напряжение [V]

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

650

Станд. срок службы [h]

50000

Входы

Лазер вкл./выкл.

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

2 x нормально открытый / нормально закрытый , (параметризуемый)

Макс. допустимая токовая нагрузка на каждый выход [mA]

100

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Макс. диаметр светового пятна [mm]

Размеры светового пятна по отношению к

при максимальном диапазоне

Подавление заднего фона [m]

< 20

Диапазон измерения/настройки

Диапазон настройки расстояния [m]

0,085…1,5

Диапазон настройки отражательной способности объекта [%]

6…900, (отражательная способность, 6 % черная бумага, 100 % белая бумага)

Частота дискретизации [Hz]

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Sensor Identification, Binary Data Channel, Process Value, Sensor Diagnosis

SIO режим

да

Нужный тип порта

Миним.время рабочего цикла [ms]

Рабочие данные IO-Link (циклические)

Функция	длина бита
рабочее значение	2 x 16
состоянием прибора	4
бинарная информация о переключении	2

IO-Link функции (ациклические)

специфичный для приложения тег, счетчик часов работы, счётчик циклов переключения

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	926

Примечание

Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».

Условия эксплуатации

Температура окружающей среды [°C]

-25…60

Примечание к температуре окружающей среды

При температуре окружающей среды < -10 °C необходимо время подогрева.

Лазер отключен.

Температура хранения [°C]

-30…80

Степень защиты

IP 65, IP 67

Испытания / одобрения

Лазерная защита класса

Примечание к лазерной защите

Внимание:	лазер
класс лазера:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.

MTTF [годы]

217

Сертификат UL

Ta	-25…60 °C
Enclosure type	Type 1
напряжение питания	Class 2
Номер файла UL	E174191

Механические данные

Вес [g]

229,8

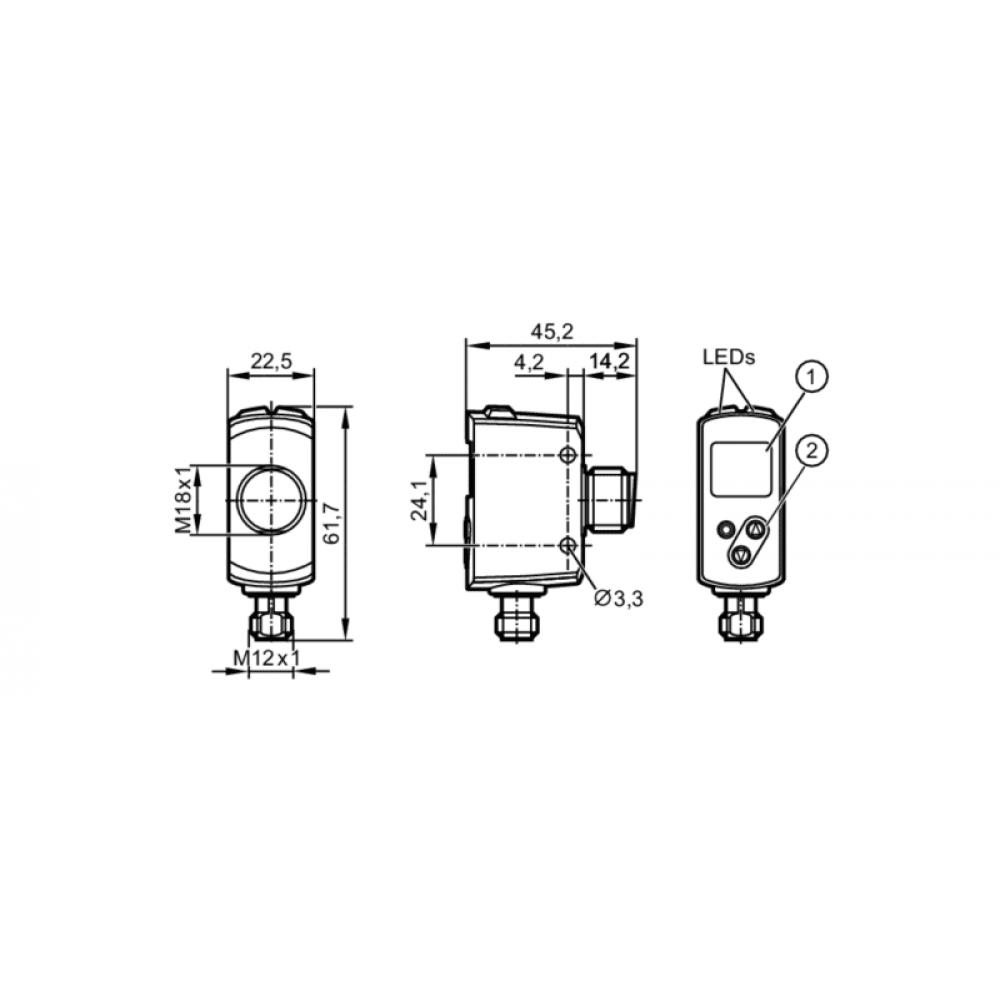

Размеры [mm]

61,7 x 22,5 x 45,2

Материал

Корпус: нерж. сталь (1.4404 / 316L), PPSU, ABS, PMMA, PBT / PC, EPDM, фронтальная оптика: стекло

Дисплеи / Элементы управления

Дисплей

Состояние выхода	2 x светодиод, жёлтый
	1 x буквенно-цифровой дисплей, 3-цифровой

Элементы управления

3	программирующие кнопки

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

a:	датчик
b:	объект
c:	задний фон
x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]

кривая гистерезиса для измерения расстояния

x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]
1 =	задний фон (черный 6% отражение)
2 =	задний фон (белый 90 % отражение)

1:	яркость
2:	темный
A:	Порог срабатывания выхода
B:	точка сброса
x:	яркость объекта ( отражательная способность объекта )
y:	мин. разница в отражательной способности, которая должна быть надежно обнаружена

кривая гистерезиса для отражательной способности объекта

x:	отражательная способность объекта ( 0..900 % )
y:	Гистерезис [%]
1 =	дополнительная кривая гистерезиса ( высокий )
2 =	Гистерезис Заводская настройка ( низкий )

Другие данные

Параметр	Настройка параметров в пределах	Заводская настройка
Uni	cm	cm
OU1	Hno, Hnc, Fno, Fnc, OFF	Hno
SP1 [cm]	8,5…150	150
nP1 [cm]	8,5…150	20
FP1 [cm]	8,5…150	25
LG1	And,Or,Off	Off
dS1 [s]	0…0,1…5	0
dr1 [s]	0…0,1…5	0
OU2	Hno, Hnc, Fno, Fnc, OFF	Hno
SP2 [%]	6…900	6
bP2 [%]	6…900	60
dP2 [%]	6…900	30
HyL	Lo/Hi	Lo
LG2	And,Or,Off	Off
dS2 [s]	0…0,1…5	0
dr2 [s]	0…0,1…5	0
dFO [s]	0…0,1…5	0,1
dIS	ON / OFF	ON

Повторяемость: 6 σ

	Повторяемость измеряемых значений
расстояние	белый (отражение 90 %)	чёрный (6%…90% отражение)
85 mm	8,0 mm	15,0 mm
750 mm	8,0 mm	15,0 mm
1500 mm	20,0 mm	60,0 mm

Значения при
Внешнее освещение на объекте	< 10 klx
постоянные условия окружающей среды	23 °C / 960 hPa
минимальная мощность источника питания в минутах	10

OGD582-00 — 23.10.2019 —

Характеристики

IO-Link проверка: 1.1
SIO режим: Да
Входы: Лазер вкл./выкл.
Диапазон настройки отражательной способности объекта [%]: 6…900, (отражательная способность, 6 % черная бумага, 100 % белая бумага)
Диапазон настройки расстояния [m]: 0,085…1,5
Длина волны [nm]: 650
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Коммуникационный интерфейс: IO-Link
Лазерная защита класса: 1
Макс. диаметр светового пятна [mm]: 5
Макс. допустимая токовая нагрузка на каждый выход [mA]: 100
Миним.время рабочего цикла [ms]: 5
Нужный тип порта: A
Подавление заднего фона [m]: < 20

Потребление тока [mA]: < 75
Потребление тока опорное напряжение [V]: 24
Профили: Smart Sensor: Sensor Identification, Binary Data Channel, Process Value, Sensor Diagnosis
Рабочее напряжение [V]: 10…30 DC, (‘supply class 2’ согласно cULus)
Рабочие данные IO-Link (циклические): -
Размеры [mm]: 61,7 x 22,5 x 45,2
Размеры светового пятна по отношению к: При максимальном диапазоне
Способ передачи: COM2 (38,4 kBaud)
Станд. срок службы [h]: 50000
Стандарт SDCI: IEC 61131-9
Тип защиты от короткого замыкания: Тактовый
Тип света: Красный свет
Функция выходного сигнала: 2 x нормально открытый / нормально закрытый , (параметризуемый)
Частота дискретизации [Hz]: 33
Электрическое исполнение: PNP
