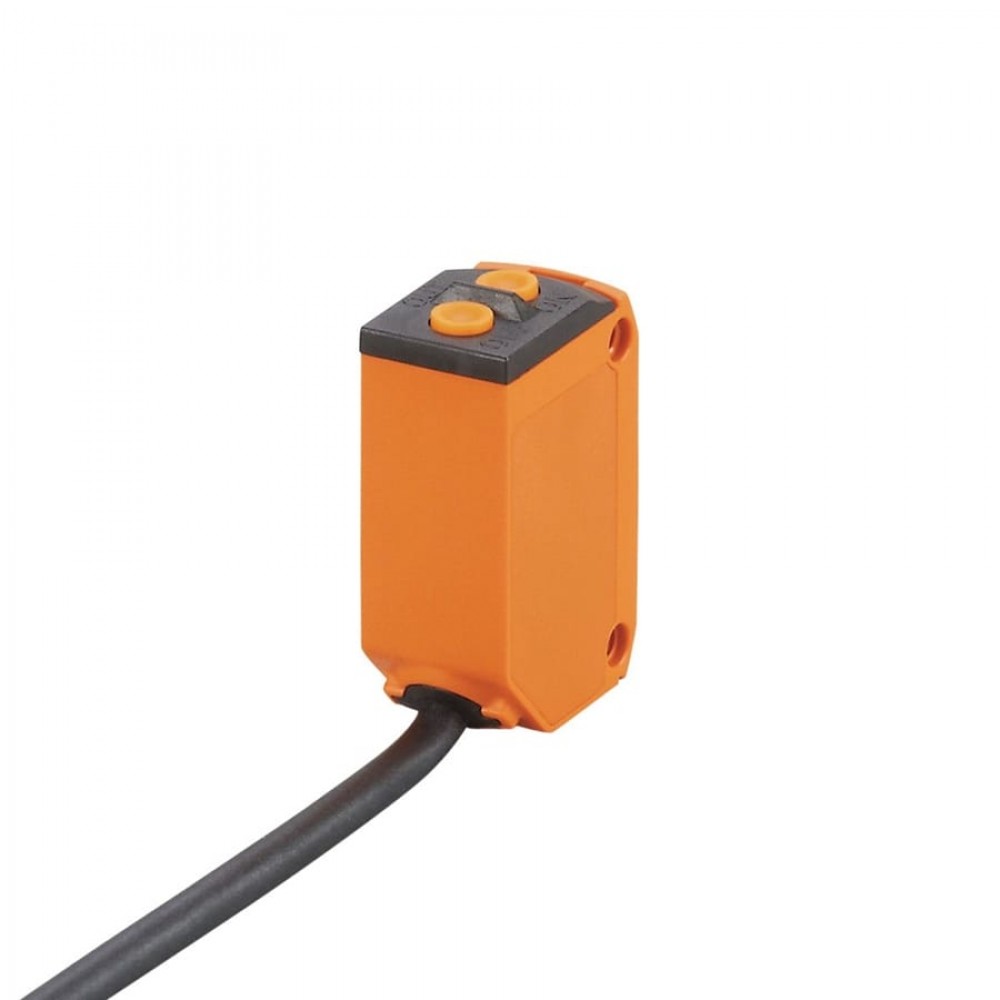

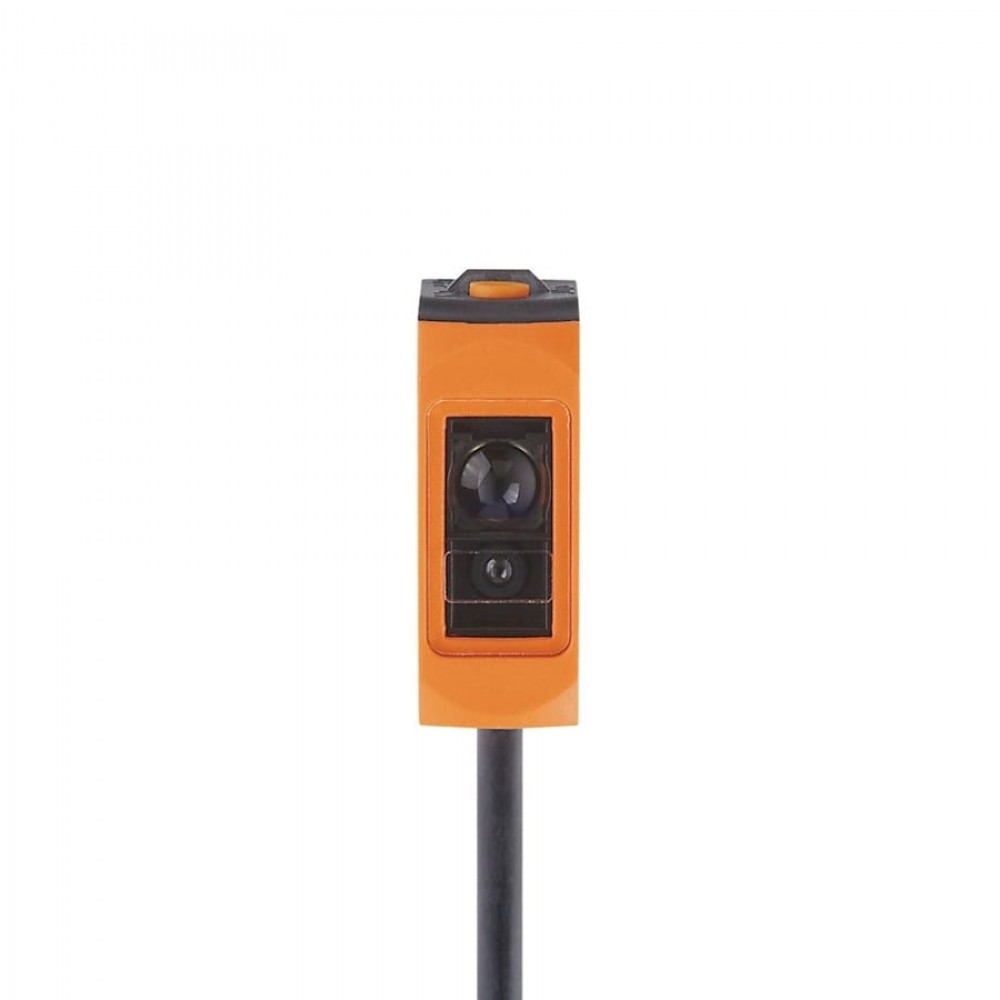

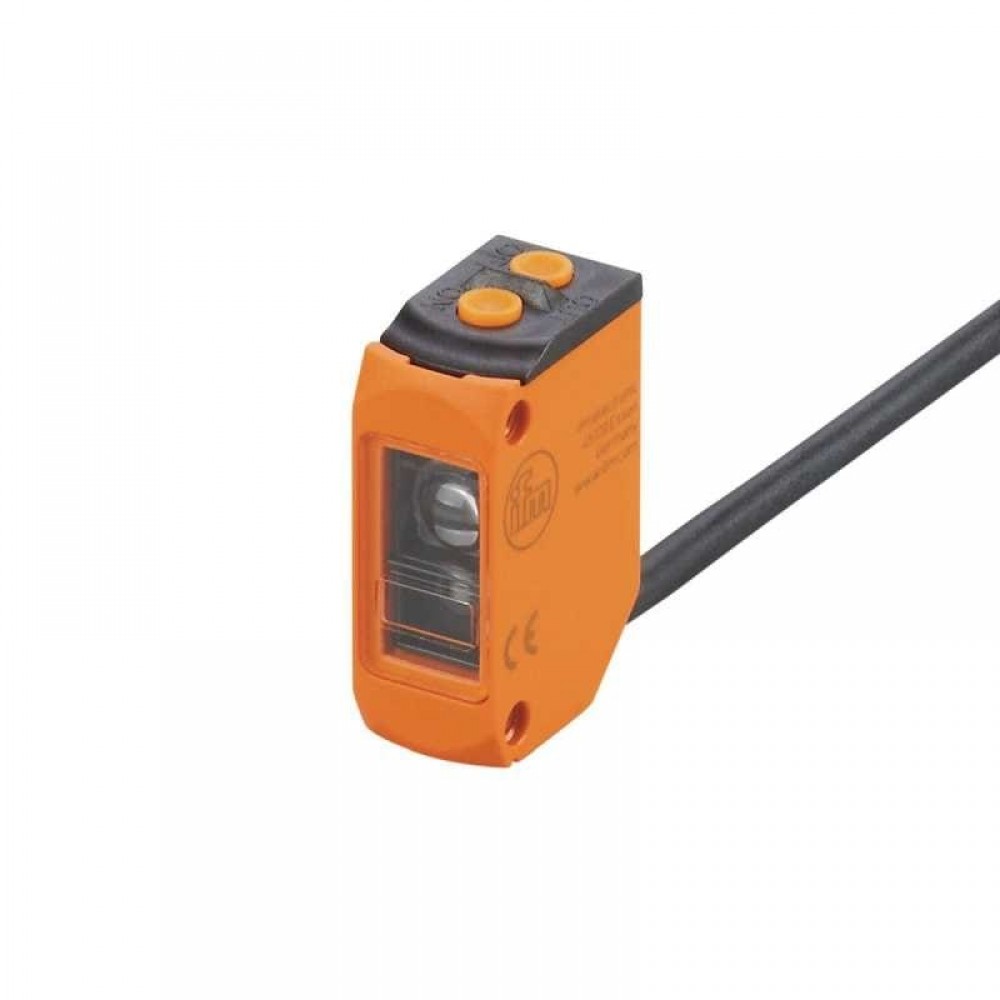

IFM Датчик диффузного отражения с функцией подавления заднего фона o6h706

Артикул: O6H706

Все товары IFM

IFM Датчик диффузного отражения с функцией подавления заднего фона o6h706

Name: IFM Датчик диффузного отражения с функцией подавления заднего фона o6h706
Brand: IFM
SKU: O6H706
Price: 33586 RUB
Availability: InStock

Товар в наличии

33 586 ₽

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание Датчик диффузного отражения с функцией подавления заднего фона o6h706

Артикул: O6H706

Категория: Фотоэлектрические датчики для специальных применений

Технические характеристики O6H706

Характеристики

Тип света

красный свет

Коммуникационный интерфейс

IO-Link

Корпус

Прямоугольный

Размеры [mm]

Приложение

Особенности

Подавление заднего фона

Функциональный принцип

Датчик диффузного отражения

Электронные данные

Рабочее напряжение [V]

10…30 DC

Потребление тока [mA]

16, ((24 V))

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

650

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Режим срабатывания на свет / затемнение, (по выбору)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

1001

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Диапазон контроля

Диапазон [mm]

1…200, (белая бумага 200 x 200 mm)

Диапазон для белого объекта (90 % отражение) [mm]

1…200

Диапазон для серого объекта (18 % отражение) [mm]

8…170

Диапазон для черного объекта (6 % отражение) [mm]

12…100

Макс. диаметр светового пятна [mm]

2,2

Размеры светового пятна по отношению к

при максимальном диапазоне

Доступно подавление заднего фона

да

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Device Identification, Device Diagnosis, Teach Channel, Switching Channel, Process Data Variable

SIO режим

да

Нужный тип порта

Миним.время рабочего цикла [ms]

Рабочие данные IO-Link (циклические)

Функция	длина бита
рабочее значение	32
состоянием прибора	4
бинарная информация о переключении	1

IO-Link функции (ациклические)

специфичный для приложения тег, счетчик часов работы, счётчик циклов включения

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	1026

Условия эксплуатации

Температура окружающей среды [°C]

-10…60

Степень защиты

IP 65, IP 67

Испытания / одобрения

ЭMC

EN 60947-5-2

Примечание к лазерной защите

Внимание:	лазер
класс лазера:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.

MTTF [годы]

513

Сертификат UL

Ta	-25…60 °C
Enclosure type	Type 1
напряжение питания	Class 2
Номер файла UL	E174191

Механические данные

Вес [g]

60,5

Корпус

Прямоугольный

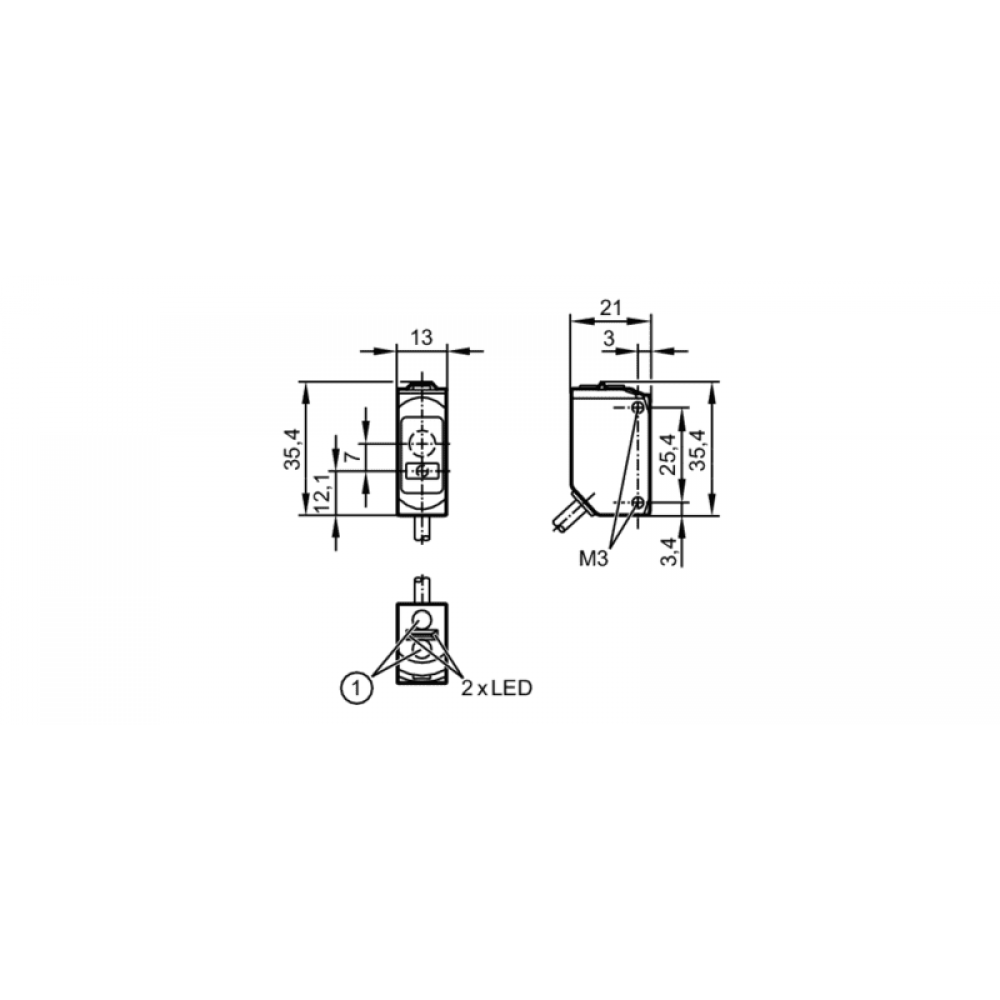

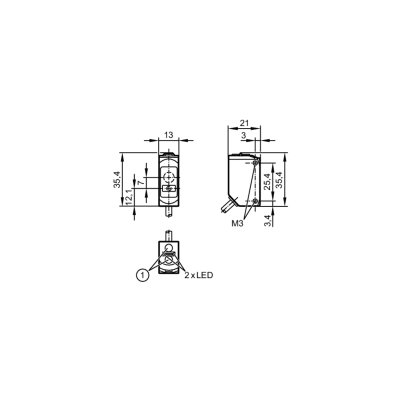

Размеры [mm]

Обозначение резьбы

Материал

корпус: ABS, PPSU, Уплотнение: EPDM

Материал линз

PMMA

Дисплеи / Элементы управления

Дисплей

Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Примечания

Напряжение питания ‘supply class 2’ согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Кабель: 2 m, PUR, черный, Ø 3,7 mm, 3 x 0,25 mm²

диаграммы и графики

линия точности

x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]
1 =	объект черный (6 % отражение) , задний фон (белый 90 % отражение)
2 =	объект серый (отражение 18 %) , задний фон (белый 90 % отражение)
3 =	объект белый (отражение 90 %) , задний фон (белый 90 % отражение)

a:	датчик
b:	объект
c:	задний фон
x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]

Другие данные

Повторяемость / точность: 6 σ

	Повторяемость измеряемых значений
Abstand	белый (отражение 90 %)	чёрный (6%…90% отражение)
20 mm	0,1 mm	0,5 mm
100 mm	0,5 mm	2,0 mm
200 mm	4 mm	OL

	Точность
Abstand	белый (отражение 90 %)	чёрный (6%…90% отражение)
20 mm	± 1,0 mm	± 1,3 mm
100 mm	± 5,0 mm	± 6,5 mm
200 mm	± 20,0 mm	OL

Значения при
Внешнее освещение на объекте	< 10 klx

O6H706-00 — 08.10.2020 —

Характеристики

IO-Link проверка: 1.1
SIO режим: Да
Диапазон [mm]: 1…200, (белая бумага 200 x 200 mm)
Диапазон для белого объекта (90 % отражение) [mm]: 1…200
Диапазон для серого объекта (18 % отражение) [mm]: 8…170
Диапазон для черного объекта (6 % отражение) [mm]: 12…100
Длина волны [nm]: 650
Доступно подавление заднего фона: Да
Защита от короткого замыкания: Да
Защита от переполюсовки: Да
Класс защиты: III
Коммуникационный интерфейс: IO-Link
Корпус: Прямоугольный
Макс. диаметр светового пятна [mm]: 2,2
Макс. падение напряжения коммутационного выхода DC [V]: 2,5
Миним.время рабочего цикла [ms]: 10
Нужный тип порта: A

Особенности: Подавление заднего фона
Постоянный ток нагрузки коммутационного выхода DC [mA]: 100
Потребление тока [mA]: 16, ((24 V))
Профили: Smart Sensor: Device Identification, Device Diagnosis, Teach Channel, Switching Channel, Process Data Variable
Рабочее напряжение [V]: 10…30 DC
Рабочие данные IO-Link (циклические): -
Размеры [mm]: M3
Размеры светового пятна по отношению к: При максимальном диапазоне
Способ передачи: COM2 (38,4 kBaud)
Стандарт SDCI: IEC 61131-9
Тип защиты от короткого замыкания: Тактовый
Тип света: Красный свет
Функциональный принцип: Датчик диффузного отражения
Функция выходного сигнала: Режим срабатывания на свет / затемнение, (по выбору)
Частота переключения DC [Hz]: 1001
Электрическое исполнение: PNP
