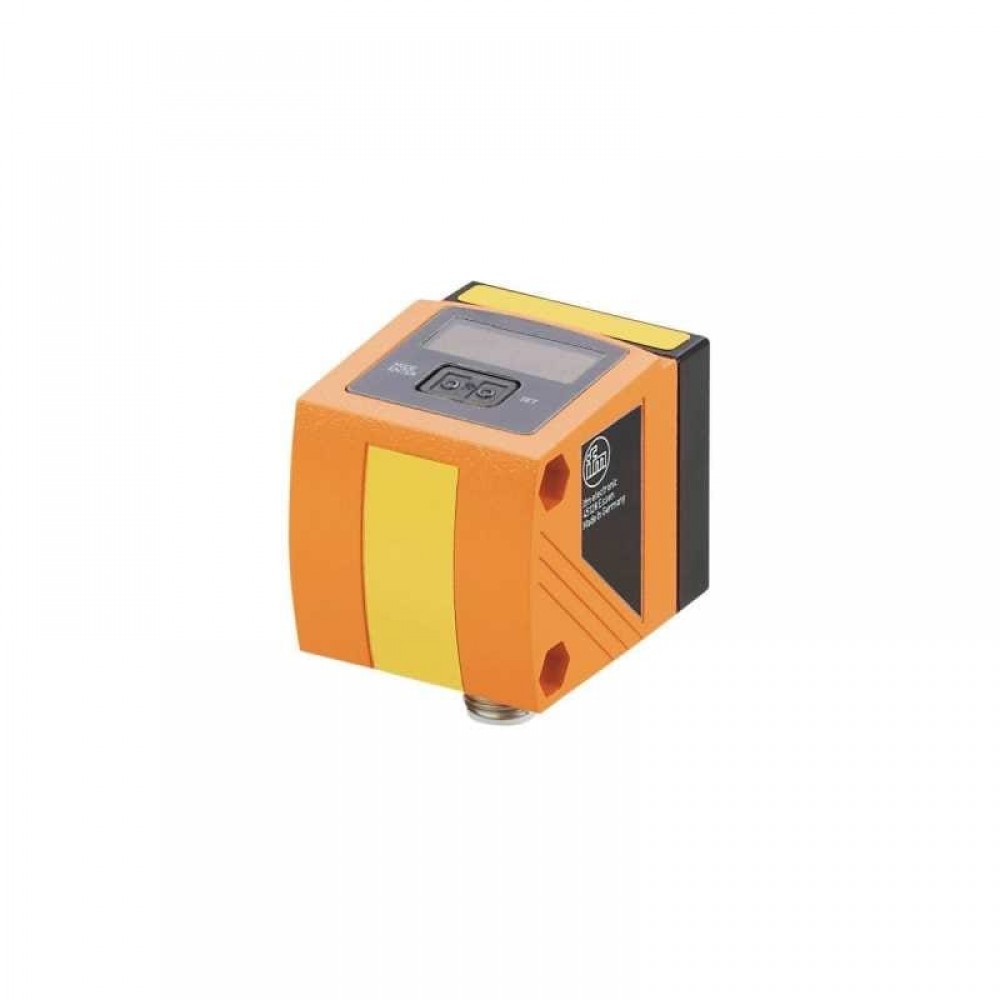

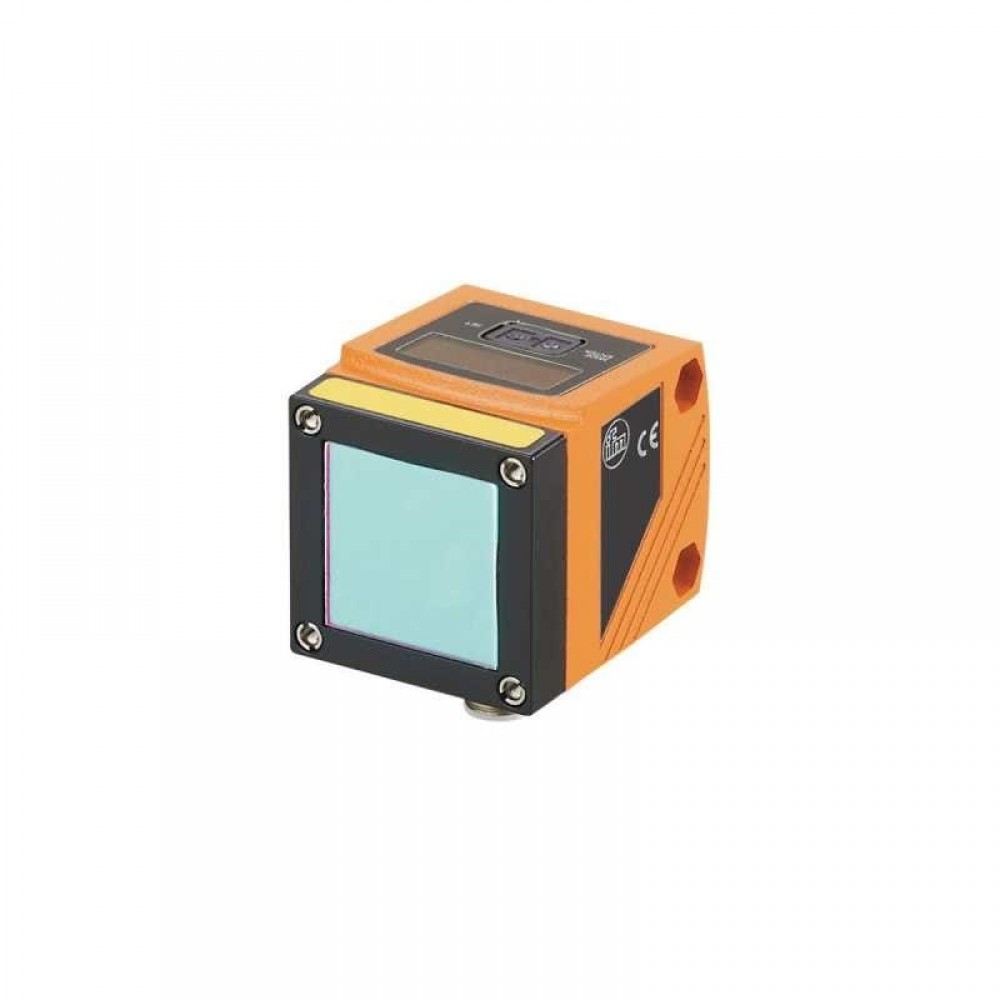

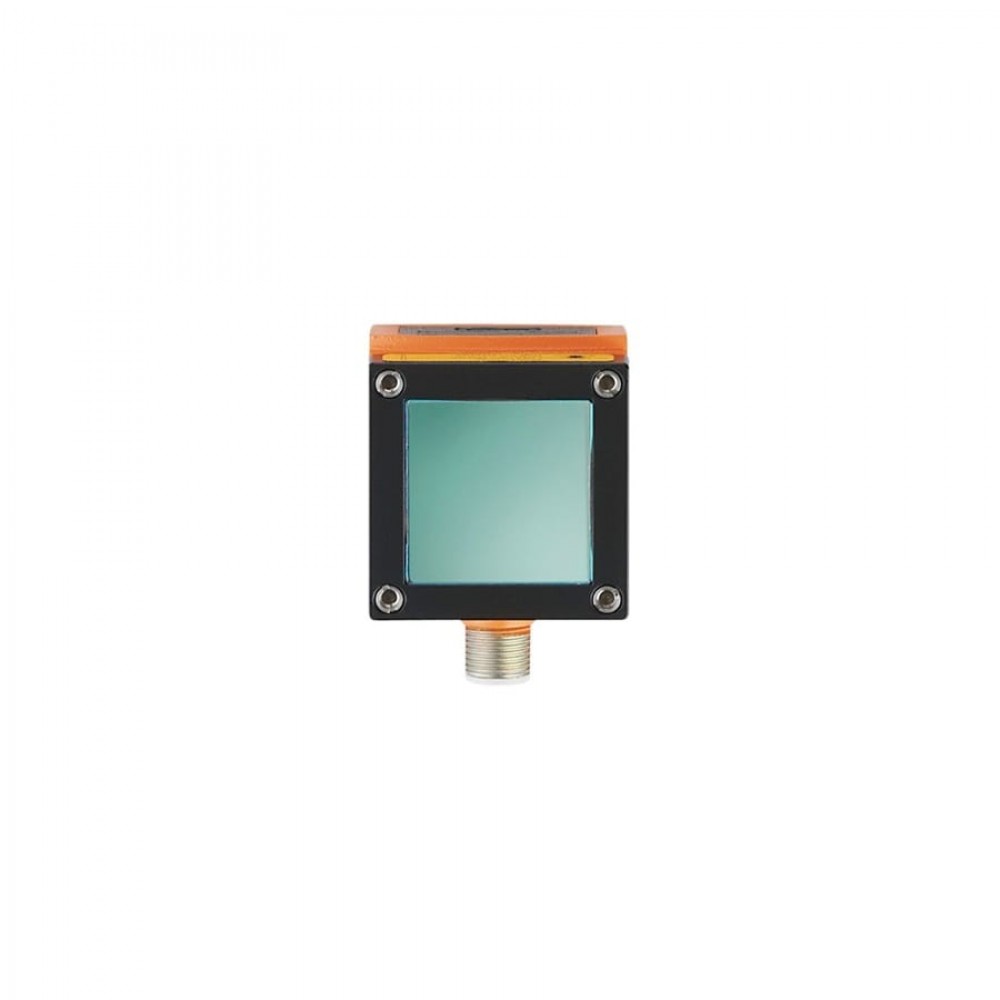

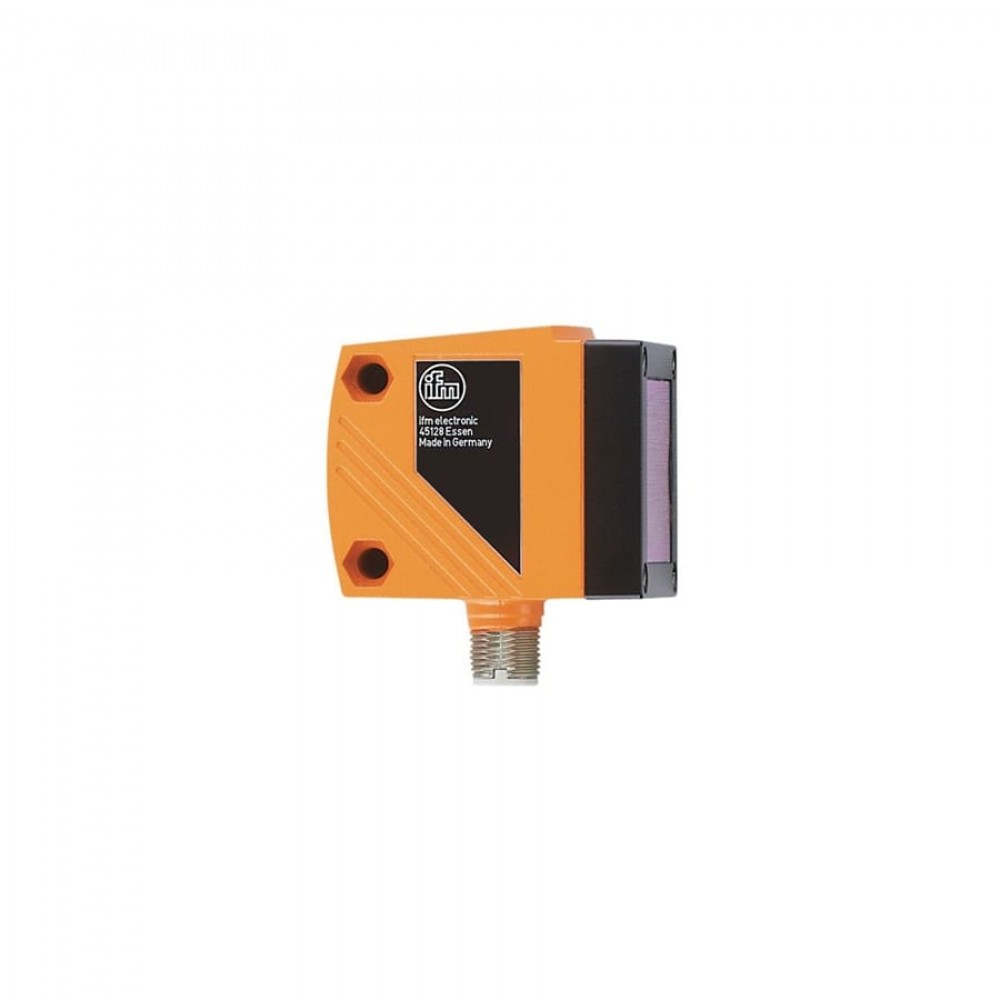

IFM Оптический датчик измерения расстояния o1d105

Артикул: O1D105

Все товары IFM

IFM Оптический датчик измерения расстояния o1d105

Name: IFM Оптический датчик измерения расстояния o1d105
Brand: IFM
SKU: O1D105
Price: 62716 RUB
Availability: InStock

Товар в наличии

62 716 ₽

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание Оптический датчик измерения расстояния o1d105

Артикул: O1D105

Категория: Фотоэлектрические датчики для специальных применений

Технические характеристики O1D105

Характеристики

Коммуникационный интерфейс

IO-Link

Лазерная защита класса

Корпус

Прямоугольный

Размеры [mm]

59 x 42 x 52

Электронные данные

Рабочее напряжение [V]

18…30 DC

Потребление тока [mA]

< 150

Класс защиты

III

Защита от переполюсовки

да

Станд. срок службы [h]

50000

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (программируемый)

Макс. допустимая токовая нагрузка на каждый выход [mA]

200

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, (масштабируемый IEC 61131-2)

Наиб.нагрузка [Ω]

250

Аналоговый выход по напряжению [V]

0…10, (масштабируемый IEC 61131-2)

Мин. сопротивление нагрузки [Ω]

5000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Макс. ширина светового пятна [mm]

Макс. высота светового пятна [mm]

Размеры светового пятна по отношению к

10 m

Подавление заднего фона [m]

10…100

Диапазон измерения/настройки

Диапазон измерения [m]

0,2…10, (белая бумага 200 x 200 mm 90 % отражение)

Частота дискретизации [Hz]

1…33

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Device Identification, Device Diagnosis, Device Teach Channel, Binary Data Channel, Process Data Variable

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	806

Условия эксплуатации

Температура окружающей среды [°C]

-10…60

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 60947-5-2

Лазерная защита класса

Примечание к лазерной защите

Внимание:	лазер
Мощность:	<= 4,0 mW
Длина волны:	650 nm
импульс:	1,3 ns
Не смотрите пристально в луч.
Избегайте воздействия лазерного излучения.
класс лазера:	2
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.

MTTF [годы]

107

Механические данные

Вес [g]

312

Корпус

Прямоугольный

Размеры [mm]

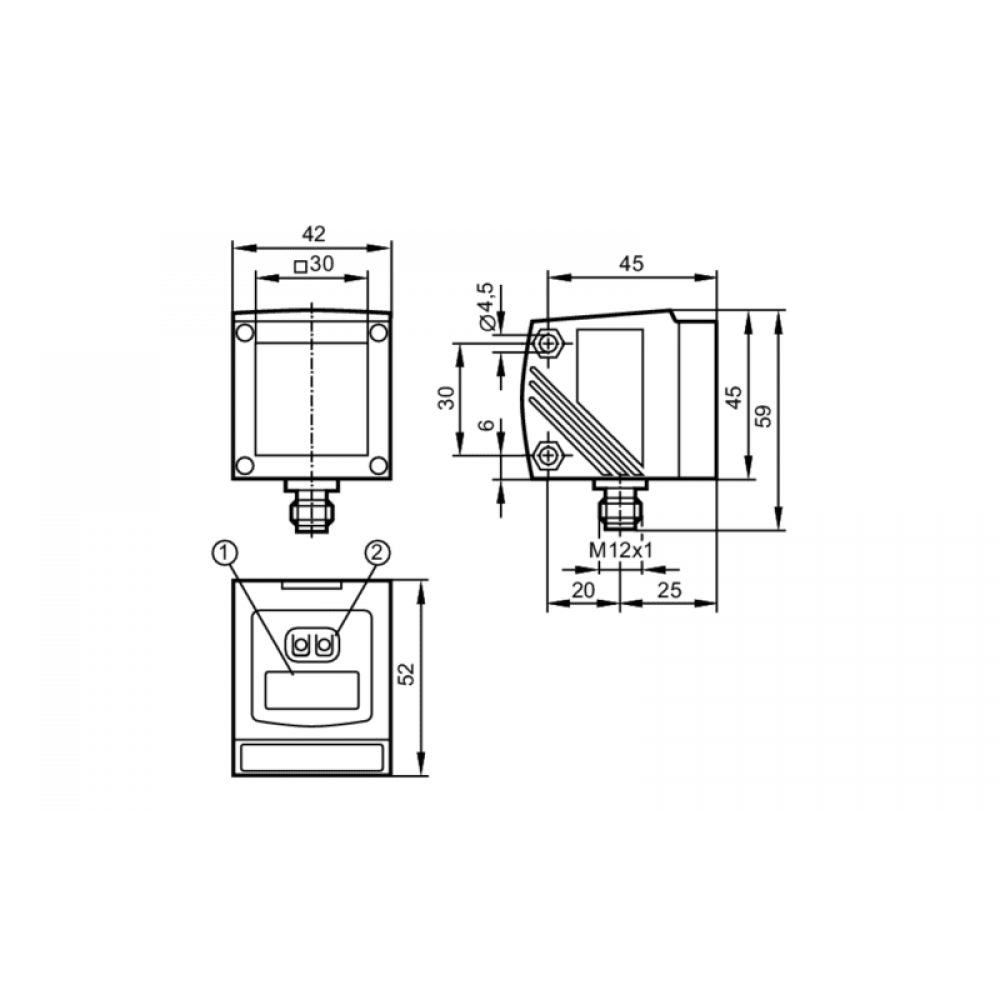

59 x 42 x 52

Материал

корпус: отливка из цинка, фронтальная оптика: стекло, светодиодное окно: PC

Насадка на линзы

Боковая оптика

Дисплеи / Элементы управления

Дисплей

Состояние выхода	2 x светодиод, жёлтый
режим работы	светодиод, зелёный
расстояние, программирование	буквенно-цифровой дисплей, 4-значный

Принадлежности

Принадлежности (необязательные)

Защитный кожух, E21133

Примечания

Напряжение питания ‘supply class 2’ согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

Другие данные

Параметр	Настройка параметров в пределах	Заводская настройка
Uni	mm, m, inch	mm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1	200…9999	1000
nSP1	200…9999	800
FSP1	200…9999	1200
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2	200…9999	2000
nSP2	200…9999	1800
FSP2	200…9999	2200
ASP	0…9999	0
AEP	0…9999	9999
rATE [Hz]	1…33	15
dS1	0…0,1…5	0
dr1	0…0,1…5	0
dS2	0…0,1…5	0
dr2	0…0,1…5	0
dFo	0…0,1…5	0
dIS	d1…3, rd1…3, OFF	d3

Повторяемость / Точность

	Повторяемость измеряемых значений		Точность
	белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
200…1000 mm	± 4,5 mm	± 6,0 mm	± 15,0 mm	± 16,0 mm
1000…2000 mm	± 5,0 mm	±8,0 mm	± 15,0 mm	± 18,0 mm
2000…4000 mm	± 16,0 mm	±19,0 mm	± 25,0 mm	± 30,0 mm
4000…6000 mm	± 24,0 mm	± 33,0 mm	± 35,0 mm	± 45,0 mm
6000…10000 mm	± 50,0 mm	—	± 65,0 mm	—

Частота дискретизации	15 Hz
Внешнее освещение на объекте	< 40 klx

Повторяемость / Точность

	Повторяемость измеряемых значений		Точность
	белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
200…2000 mm	± 14,0 mm	± 14,0 mm	± 24,0 mm	± 24,0 mm
2000…4000 mm	± 25,0 mm	± 30,0 mm	± 35,0 mm	± 40 mm
4000…6000 mm	± 31,0 mm	±45,0 mm	± 41,0 mm	± 55,0 mm
6000…10000 mm	± 60,0 mm	—	± 70,0 mm	—

Частота дискретизации	15 Hz
Внешнее освещение на объекте	< 40...100 klx
Диапазон для черного объекта (6 % отражение)	<= 4000 klx
Значения при
постоянные условия окружающей среды	23 °C / 960 hPa
минимальная мощность источника питания в минутах	10

O1D105-04 — 25.06.2010 —

Характеристики

IO-Link проверка: 1.1
SIO режим: Да
Аналоговые рабочие данные: 2
Аналоговый выход по напряжению [V]: 0…10, (масштабируемый IEC 61131-2)
Аналоговый выход по току [mA]: 4…20, (масштабируемый IEC 61131-2)
Бинарные рабочие данные: 2
Диапазон измерения [m]: 0,2…10, (белая бумага 200 x 200 mm 90 % отражение)
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Количество аналоговых выходов: 1
Количество входов и выходов: Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов: 2
Коммуникационный интерфейс: IO-Link
Корпус: Прямоугольный
Лазерная защита класса: 2
Макс. высота светового пятна [mm]: 15
Макс. допустимая токовая нагрузка на каждый выход [mA]: 200
Макс. ширина светового пятна [mm]: 15

Мин. сопротивление нагрузки [Ω]: 5000
Миним.время рабочего цикла [ms]: 6
Наиб.нагрузка [Ω]: 250
Нужный тип порта: A
Общее количество выходов: 2
Подавление заднего фона [m]: 10…100
Поддерживаемые DeviceID: -
Потребление тока [mA]: < 150
Профили: Smart Sensor: Device Identification, Device Diagnosis, Device Teach Channel, Binary Data Channel, Process Data Variable
Рабочее напряжение [V]: 18…30 DC
Размеры [mm]: 59 x 42 x 52
Размеры светового пятна по отношению к: 10 m
Способ передачи: COM2 (38,4 kBaud)
Станд. срок службы [h]: 50000
Стандарт SDCI: IEC 61131-9
Тип защиты от короткого замыкания: Тактовый
Функция выходного сигнала: Нормально открытый / нормально закрытый, (программируемый)
Частота дискретизации [Hz]: 1…33
Электрическое исполнение: PNP
