| Характеристики |
|---|
| Выходной сигнал | коммутационный сигнал, IO-Link, (конфигурируемый) |
| Диапазон измерения | | 0…100 bar | 0…1450 psi | 0…10 MPa |
|
| Подключение к процессу | резьбовое соединение G 1/4 внутренняя резьба |
| Приложение |
|---|
| Особенности | позолоченные контакты |
| Измерительный элемент | керамическая емкостная ячейка для измерения давления |
| Применение | для общепромышленного применения |
| Среда | Жидкие среды |
| Условно подходит для | использование в газообразной среде при давлении > 25 бар только по запросу |
| Температура измеряемой среды [°C] | -25…80 |
| Мин. разрывное давление | |
| Предел прочности по давлению | |
| Устойчивость к вакууму [mbar] | -1000 |
| Тип давления | относительное давление |
| Электронные данные |
|---|
| Рабочее напряжение [V] | 18…30 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] | < 35 |
| Мин. сопротивление изоляции [MΩ] | 100, (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | < 0,3 |
| Встроенный ‘Watchdog’ | да |
| Входы/выходы |
|---|
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Выходы |
|---|
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал, IO-Link, (конфигурируемый) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 150, (200 (…60 °C) 250 (…40 °C)) |
| Частота переключения DC [Hz] | < 170 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон измерения/настройки |
|---|
| Диапазон измерения | | 0…100 bar | 0…1450 psi | 0…10 MPa |
|
| Factory setting / CMPT = 2 |
|---|
| Точка срабатывания SP | | 1…100 bar | 10…1450 psi | 0,1…10 MPa |
|
| Точка сброса rP | | 0,5…99,5 bar | 5…1445 psi | 0,05…9,95 MPa |
|
| Мин. разница между SP и rP | |
| С шагом в | |
| Status_B High Resolution / CMPT = 3 |
|---|
| Точка срабатывания SP | | 0,8…100 bar | 12…1450 psi | 0,08…10 MPa |
|
| Точка сброса rP | | 0,3…99,5 bar | 5…1443 psi | 0,03…9,95 MPa |
|
| Мин. разница между SP и rP | |
| С шагом в | |
| Точность/ погрешность |
|---|
| Погрешность точки переключения [% диапазона] | < ± 0,5 |
| Повторяемость [% диапазона] | < ± 0,1, (при изменениях температуры < 10 K) |
| Отклонение от характеристики [% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения) |
| Отклонение гистерезиса [% диапазона] | < ± 0,25 |
| Долговременная стабильность [% диапазона] | < ± 0,05, (за 6 месяцев) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | < ± 0,2, (-0…80 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | < ± 0,2, (-0…80 °C) |
| Время реакции |
|---|
| Время отклика [ms] | < 3 |
| Программируемое время задержки dS, dr [s] | 0…50 |
| Программное обеспечение / Программирование |
|---|
| Выбор параметров | гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка при включении / выключении, Демпфирование, Дисплей |
| Интерфейсы |
|---|
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| SIO режим | да |
| Нужный тип порта | A, (когда контакт 2 не подключен: B) |
| Аналоговые рабочие данные | 1 |
| Бинарные рабочие данные | 2 |
| Поддерживаемые DeviceID | | Режим работы | ID прибора | | Factory setting / CMPT = 2 | 401 | | Status_B High Resolution / CMPT = 3 | 599 | | PN7002 | 309 |
|
| Примечание | | Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания». |
|
| Factory setting / CMPT = 2 |
|---|
| Профили | Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis |
| Миним.время рабочего цикла [ms] | 2,3 |
| IO-Link разрешение давления [bar] | 0,1 |
| IO-Link разрешение давления [MPa] | 0,01 |
| Рабочие данные IO-Link (циклические) | | Функция | длина бита | | давление | 14 | | бинарная информация о переключении | 2 |
|
| IO-Link функции (ациклические) | специфичный для приложения тег |
| Status_B High Resolution / CMPT = 3 |
|---|
| Профили | Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) |
| Миним.время рабочего цикла [ms] | 3 |
| IO-Link разрешение давления [bar] | 0,05 |
| IO-Link разрешение давления [MPa] | 0,02 |
| Рабочие данные IO-Link (циклические) | | Функция | длина бита | | давление | 16 | | состоянием прибора | 4 | | бинарная информация о переключении | 2 |
|
| IO-Link функции (ациклические) | специфичный для приложения тег |
| Условия эксплуатации |
|---|
| Температура окружающей среды [°C] | -25…80 |
| Температура хранения [°C] | -40…100 |
| Степень защиты | IP 65, IP 67 |
| Испытания / одобрения |
|---|
| ЭMC | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 ms) |
|
| Вибропрочность | | DIN EN 60068-2-6 | 20 г (10…2000 Hz) |
|
| MTTF [годы] | 260 |
| Сертификат UL | | Регистрационный номер UL | J002 |
|
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |

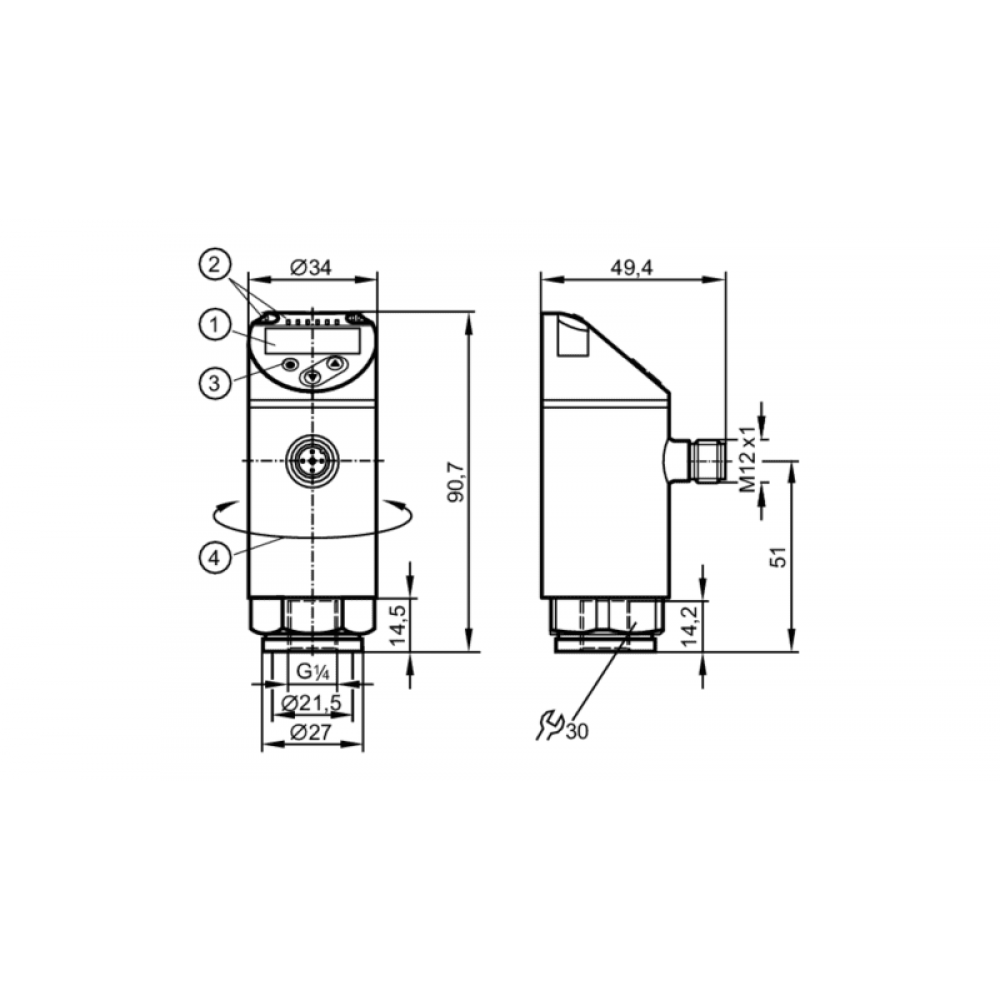

| Механические данные |
|---|
| Вес [g] | 272 |
| Материал | нерж. сталь (1.4404 / 316L), PBT+PC-GF30, PBT-GF20, PC |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4404 / 316L), керамика, FKM |
| Мин. кол-во циклов давления | 100 миллионов |
| Момент затяжки [Nm] | 25…35, (рекомендуемый момент затяжки, В зависимости от смазки, уплотнения и оценки давления) |
| Подключение к процессу | резьбовое соединение G 1/4 внутренняя резьба |
| Встроенный ограничитель | нет (можно модифицировать) |
| Дисплеи / Элементы управления |
|---|
| Дисплей | | Дисплей | 3 x светодиод, зелёный (bar, psi, MPa) | | Состояние выхода | 2 x светодиод, жёлтый | | Измеренные значения | буквенно-цифровой дисплей, красный/зеленый 4-значный |
|
| Примечания |
|---|
| Упаковочная величина | 1 шт. |
| электрическое подключение |
|---|
| Соединение | Разъем: 1 x M12, Контакты: позолоченый |
